凸缘叉

凸缘叉

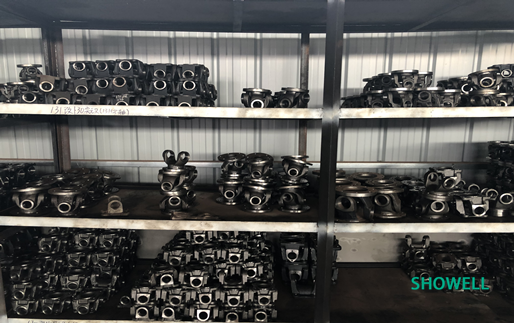

汽车传动轴凸缘叉,分为精铸和锻打,这两种目前都是有货的,看您的需求,按型号又分为212凸缘叉,130凸缘叉,140凸缘叉等,质量没问题,性能稳定,量大的朋友可以直接拨打下面的电话跟我们联系。

  这种传动轴凸台叉总程的做法【专利权引言】本发明专利涉及到这种传动轴凸台叉总程,包含一花键套、一凸台叉体、两只凸台叉头,上述花键套和凸台叉体为一体化成形构造,上述花键套内周圈下设花键槽,上述两只凸台叉头与上述凸台叉体上均下设相对性应的地脚螺栓孔,用地脚螺栓将上述凸台叉头与上述凸台叉体固定不动组合成一体化,组成两只十字轴滚动轴承安裝孔。本发明专利提升了十字轴滚动轴承装配线方法和滚动轴承盖限位开关设备,防止了装配线将会产生的偏差危害,提升了传动系统高效率,使十字轴滚动轴承有利于安裝、拆装及维修保养。

  【专利权表明】这种传动轴凸台叉总程【技术性行业】本发明专利涉及到小车行业,特别是在涉及到这种传动轴凸台叉总程。

  【背景图技术性】十字轴式十字轴传动轴以其构造简易、传动系统靠谱、高效率,且容许两传动轴中间有很大的交角而运用于各种小车的传动装置中。现阶段,常见的传动轴与别的驱动器构件的联接关键是由安裝在驱动器构件上的凸台与传动轴十字轴法兰盘叉借助螺栓螺母联接固定不动,并传动系统转距及健身运动。

  目前的常见于联接传动轴与别的驱动器构件的构造关键由安裝在传动轴十字轴上的法兰盘叉及安裝在别的驱动器构件上的凸台两一部分组成,法兰盘叉与凸台借助内孔齿齿合精准定位,再根据螺栓螺母联接固定不动。凸台装配线于变速器輸出端或驱动桥键入端,关键由花键套、法兰片、内孔齿、花键槽、地脚螺栓孔等组成。法兰盘叉装配线在传动轴十字轴上,关键由法兰片、叉脚联接一部分、叉脚、滚动轴承安裝孔、地脚螺栓孔、精准定位插槽、内孔齿等一部分组成。叉脚底下设十字轴滚动轴承安裝孔及滚动轴承盖定位设备,法兰盘叉与凸台根据法兰片内孔齿齿合并经地脚螺栓孔用螺钉连接固定不动。

  目前技术性连接结构的缺陷取决于:不仅,全部连接结构是由法兰盘叉和凸台两一部分装配线而成,非常容易造成装配线偏差,进而危害传动系统高效率;与此同时,叉脚底所设的联接孔用以安裝十字轴滚动轴承,因为滚动轴承与联接孔为过渡配合,且选用内卡式卡牌对滚动轴承盖开展限位开关,因而不有利于滚动轴承的安裝、拆装及维修保养。

  发明专利內容以便摆脱目前技术性的不够,本发明专利出示这种传动轴凸台叉总程,该传动轴凸台叉总程将目前技术性的凸台及法兰盘叉设计方案为1个总体,使其能够立即安裝在变速器或驱动桥上,提升了传动系统高效率;一起,提升了十字轴滚动轴承装配线方法及滚动轴承盖的限位开关设备,便捷了十字轴滚动轴承的安裝、拆装及维修保养。

  本发明专利的目地是根据下列技术规范建立的:种传动轴凸台叉总程,包含一花键套、一凸台叉体、两只凸台叉头,上述花键套和凸台叉体为一体化成形构造,上述花键套内周圈下设花键槽,上述两只凸台叉头与上述凸台叉体上均下设相对性应的地脚螺栓孔,用地脚螺栓将上述凸台叉头与上述凸台叉体固定不动组合成一体化,组成两只十字轴滚动轴承安裝孔。

  上述凸台叉体的十字轴滚动轴承安裝孔孔沿处下设滚动轴承限位开关突起,上述限位开关突起与上述凸台叉体为一体化成形构造。

  本发明专利的有利实际效果取决于:本发明专利将目前技术性的凸台及法兰盘叉设计方案为1个总体,构造简易,有利于生产加工,节约原材料,能够将其立即安裝在变速器或驱动桥上,防止了装配线将会产生的偏差危害,提升了传动系统高效率;本发明专利提升了十字轴滚动轴承装配线方法及滚动轴承盖的限位开关设备,使十字轴滚动轴承有利于安裝、拆装及维修保养。

  【专利权附图】【附图表明】图1是本发明专利的溶解图;图2是目前技术性凸台的构造平面图;图3是目前技术性法兰盘叉的构造平面图。

  下边融合附图和执行例对本发明专利作深化的表明。

  【落实措施方法】执行例:参加图1,本发明专利上述的这种传动轴凸台叉总程包含一花键套1、一凸台叉体2、两只凸台叉头3,上述花键套和凸台叉体为一体化整铸成型构造,上述花键套内周圈下设花键槽7,上述花键套立即安裝在变速器或驱动桥等别的驱动器构件的輸出(键入)端,并根据花键传送扭距;上述两只凸台叉头与上述凸台叉体上均下设相对性应的地脚螺栓孔6,用地脚螺栓4将上述凸台叉头与上述凸台叉体固定不动组合成一体化,组成两只十字轴滚动轴承安裝孔。

  本执行例中,上述凸台叉体的十字轴滚动轴承安裝孔孔沿处下设滚动轴承限位开关突起5,上述限位开关突起与上述凸台叉体为一体化成形构造,即:将滚动轴承限位开关突起加铸在凸台叉体滚动轴承安裝孔孔沿上,对滚动轴承盖起来限位开关功效,避免滚动轴承盖松动。

  本发明专利将目前技术性的凸台(参加图2)及法兰盘叉(参加图3)设计方案为1个总体,有利于立即安裝在变速器或驱动桥上,使其构造简易,有利于生产加工,节约原材料,防止了装配线将会产生的偏差危害,提升了传动系统高效率;本发明专利根据提升十字轴滚动轴承装配线方法及滚动轴承盖限位开关设备,建立了十字轴滚动轴承有利于安裝、拆装及维修保养的目地。

  【权利要求】1.这种传动轴凸台叉总程,其特点取决于:包含一花键套、一凸台叉体、两只凸台叉头,上述花键套和凸台叉体为一体化成形构造,上述花键套内周圈下设花键槽,上述两只凸台叉头与上述凸台叉体上均下设相对性应的地脚螺栓孔,用地脚螺栓将上述凸台叉头与上述凸台叉体固定不动组合成一体化,组成两只十字轴滚动轴承安裝孔。
