传动轴有哪些类型?

传动轴有哪些类型?

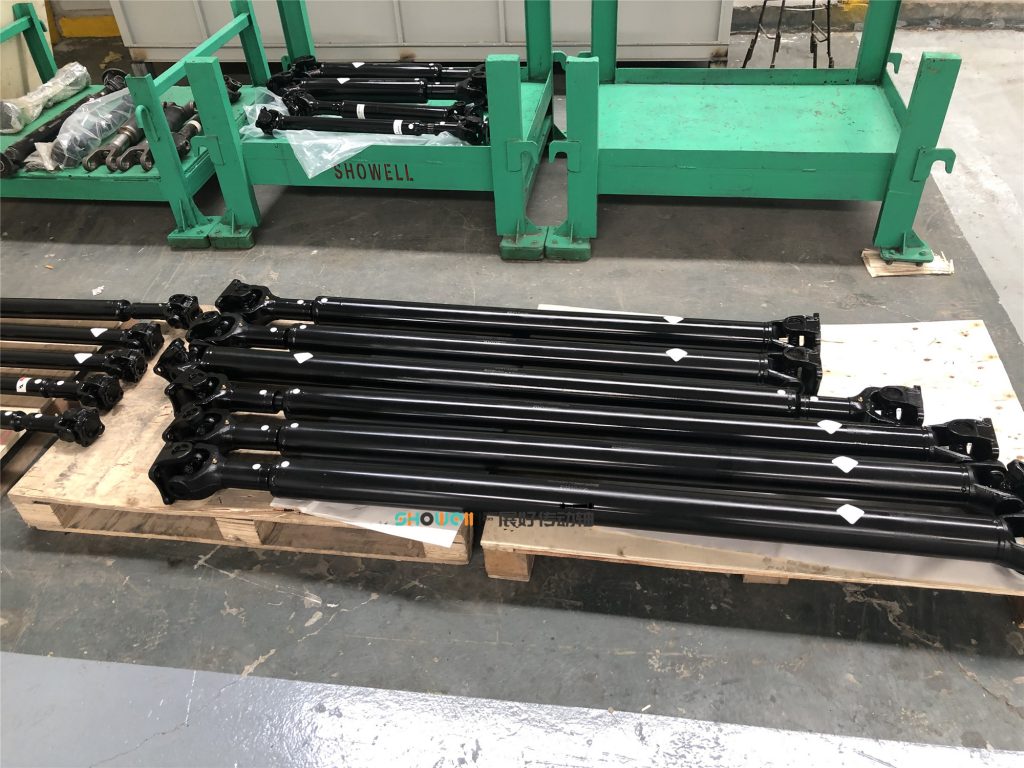

1.按弹性划分

传动轴可以根据其重要部件-万向节进行分类。根据万向节在扭转方向是否有明显弹性,可分为刚性万向节传动轴和柔性万向节传动轴。

1.刚性万向节:零件铰接传递动力。

二.柔性万向节:动力由弹性部件传递,具有缓冲减振功能。

传动轴有哪些类型?

第二,除以角速率

刚性万向节可分为变速万向节(如十字轴式万向节)、准等速万向节(如双联轴式万向节、三销式万向节)和等速万向节(如球笼式万向节、球叉式万向节)。等速和不等速是指当从动轴与主动轴一起旋转时,从动轴的角速率是否相等。当然,从动轴和从动轴的平均转速是相等的。

1.等速万向节:

当主轴和从动轴夹角变化时,主轴和从动轴的角速度仍然相等的万向节称为等速万向节或等角速度万向节。主要用于转向桥、断路式驱动桥等车轮传动装置,主要用于汽车动力传动。

2.变速万向节:

当主轴和从动轴的角速度在两个轴之间变化时产生的不等速万向节称为不等速万向节,也称为十字轴式万向节。

十字轴刚性万向节传动轴在汽车传动系统中应用广泛,历史悠久。当轿车是后轮驱动时,经常使用十字轴万向节传动轴,对于一些高档轿车,也使用等速球头;当轿车是前轮驱动时,经常使用恒速万向节–等速万向节也是传动轴的一种,只是称谓不同。传动轴通常指十字轴式刚性万向节传动轴。十字轴式刚性万向联轴器主要用于传递角度变化,一般由凸起叉子、十字轴皮带滚针轴承总成、万向节叉子或滑动叉子、中间连接叉或花键轴叉、滚针轴承轴向固定部件等组成。

凸叉是带法兰的叉形零件,一般由中碳钢或中碳合金钢制成,也有球墨铸铁的砂型铸件和中碳钢或中碳优质合金钢的精密铸件。突出的边缘叉子通常有一个扁平的法兰,有些叉子也有一个端面的梯形齿法兰。带十字轴的滚针轴承组件一般由四个滚针轴承、一个十字轴和一个油脂喷嘴组成。滚针轴承一般由几个滚针、一个轴承滚筒和一个多边橡胶油封(带骨架的部分)组成。在一些滚针轴承中,有带油槽的圆形垫片,有些是用尼龙或铜等材料制成的,主要用来减小万向节的轴向游隙,提高传动轴的动平衡质量。万向节叉子是叉形零件,一般由中碳钢或中碳合金钢制成,也有由中碳钢制成的精密铸件。滚针轴承的轴向固定部件一般为带弹性卡环(内卡式和外卡式)的孔(或轴),或轴承压板、锁片、螺栓等。

第三,按传动扭矩划分

1.微型车传动轴。

2.轻型车辆传动轴。

3.中型汽车传动轴。

4.重型卡车传动轴。

5.工程车辆传动轴。
