万向传动轴:设备先进是优质产品的基石

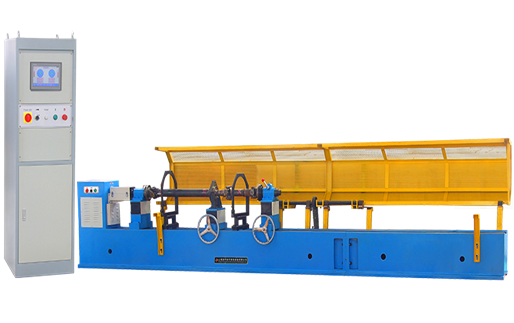

万向传动轴平衡机,是生产必不可少的设备,没有它,产品就不可能平衡,起到一个模拟上车测试的作用,目前的万向传动轴平衡机一般为电脑控制,先进的能直接出平衡数据,并且打印出来。上海剑平生产厂家制造,是专用于汽车、货车、轿车的平衡测试等。

万向传动轴:设备先进是优质产品的基石

一、简介

一个不平衡的转子在其旋转过程中对其支承结构和转子本身产生一个压力,并导致振动。因此,对转子的动平衡是十分必须的。平衡机就是对转子在旋转状态下进行动平衡校验。

校正汽车传动轴不平衡的专用设备,技术先进、效率高、操作简便、显示直观、测量迅速、稳定性好。本系列分为B型机、C型机和D型机:

具备二个支承架,被测传动轴工件重量范围大,右支承架的固定由气动机构锁紧或松开,操作简便。

本系列传动轴平衡机在启动前只要根据转子的两校正面的半径进行调整,就能在一次启动下正确显示出工件的不平衡量和相位。本机测量部分为ST1103型新一代专用电测箱,功能齐全,人机对话功能强大。

本系列传动轴平衡机可选配凸焊机,满足传动轴校动平衡时平衡片与轴管的焊接,降低操作者的工作负荷,提高生产效率。平衡机与凸焊机有连锁保护装置,凸焊机采用微电脑控制,参数设置范围大,控制精度高,性能稳定,对电网有补偿功能。

万向传动轴:设备先进是优质产品的基石

二、动平衡机参数

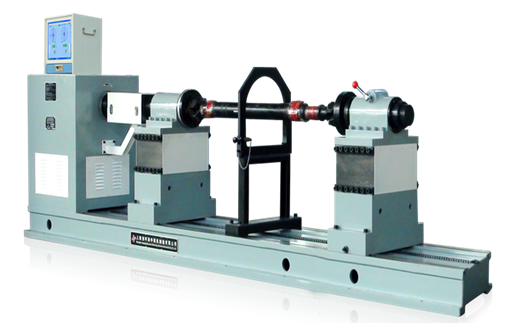

PHCW-1000/2000 传动轴平衡机

技术参数 PHCW-1000/2000
工件质量(kg) 1000/2000
工件有效长度(mm) 3000
工件外径(mm) Φ400
工件轴管直径(mm) 300
平衡转速(r/min) 600-1200/450-1200
电动机功率(KW) 31)
万向节扭矩(N.M) 300
可达剩余不平衡度(Emar ) ≤5g
一次降低率(%) ≥85

三、特性和应用

传动轴平衡机采用剑平的电测系统,测量显示的平衡量及角度单位可自定义,显示的精度也可任意定制,实现单位实时转换,以满足不同客户需求,采用多重定标系数组合,自动调整系统灵敏度,换档无跳跃,软硬件双重滤波,高速数据压缩,测量更稳、更准、更快,定标界面更便于维护,定标数段多可达10段,定标系数实时验证,并配有系统线性图。

万向传动轴:设备先进是优质产品的基石

PHCW机型主要应用于各种传动轴生产及修理厂家,它具有操作方便、平衡精度高、投资造价低的特点,是汽车传动轴动平衡检测的理想设备,采用硬支撑结构,采用压电式传感器,输出量大、体积小、性能稳定。
