请原谅我找一个官方网照片来做主图,由于检修情况下忘掉拍了。它是一辆13年原厂奔驰GLK,现阶段行车的千米数是127000千米。车子在行车的情况下一直传出“嘎登嘎登”的响声。而且在转速比上升的情况下,这类响声会伴随着时速的上升而上升。

收到车子以后,对车子开展查验,发觉响声真的是十分的比较严重。上举升机开展查验以后发觉,四驱系统的輸出十字轴存有极大的框量。

传动轴的内部是空心的,可以有效的降低车身重量

由于这一框量存有于十字轴上边的,也就代表着这一十字轴挂了了。十字轴是和传动轴融合到一起的,要想完全的处理掉这个问题,务必对传动轴开展拆换。话不多说,刚开始实际操作。必须拆装的物品并许多,我立柱式的架机能够迅速的协助我拆下来每根传动轴。

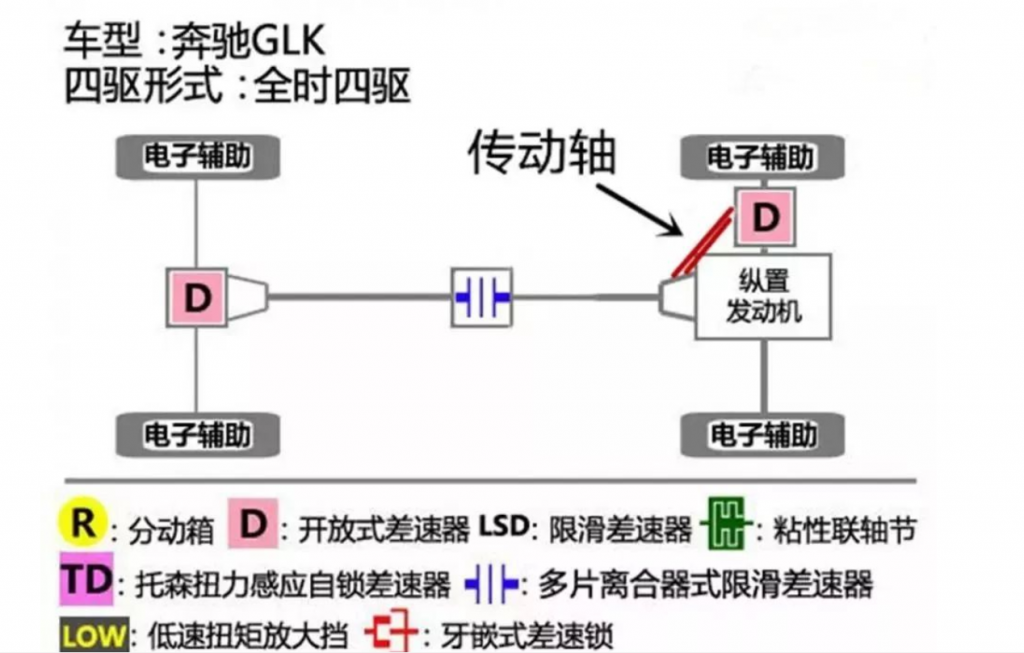

这幅图能够清楚的显示信息奔驰GLK的四驱构造和柴油发动机的布局方式,GLK选用了全时四驱的构造。中央差速器选用的是的多片离合器式的中央差速器,运用电子限滑的方法来完成前后左右轴的扭距輸出方法,也是如今许多的大城市SUV选用的中央差速器的方法。涂鲜红色的那一根便是前胎的传动轴了,便是每根鲜红色的传动轴给前胎出示驱动力,我们要拆换的更是这根轴。

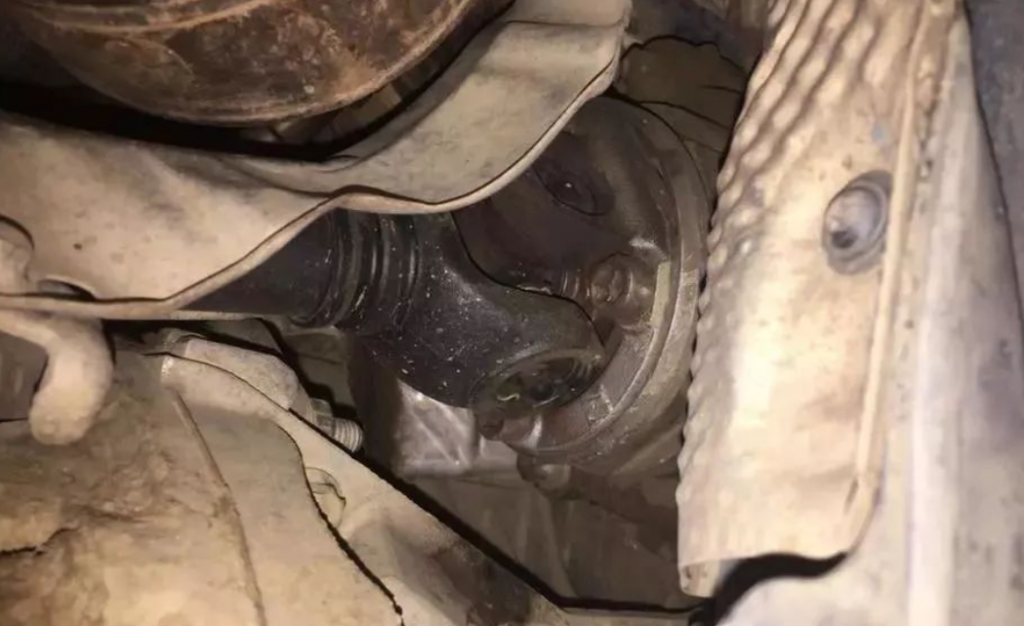

这一视角大部分看不出这传动轴有一切的损害,可是在旋转的情况下,每根传动轴便会传出极大声响。眼下你可以见到的它是前胎分动箱的键入端,要拆装它并不易。安裝的视角有一些古怪,要将传动轴上边的跟三元催化器和隔热保温隔板通通的都拆下来。

传动轴的内部是空心的,可以有效的降低车身重量

輸出方位来自于变速器內部,是以后往前的輸出驱动力。內部的分动器和变速器是整和来到一起,因此在人眼上边,只有看到这一輸出轴是来自于变速器內部。

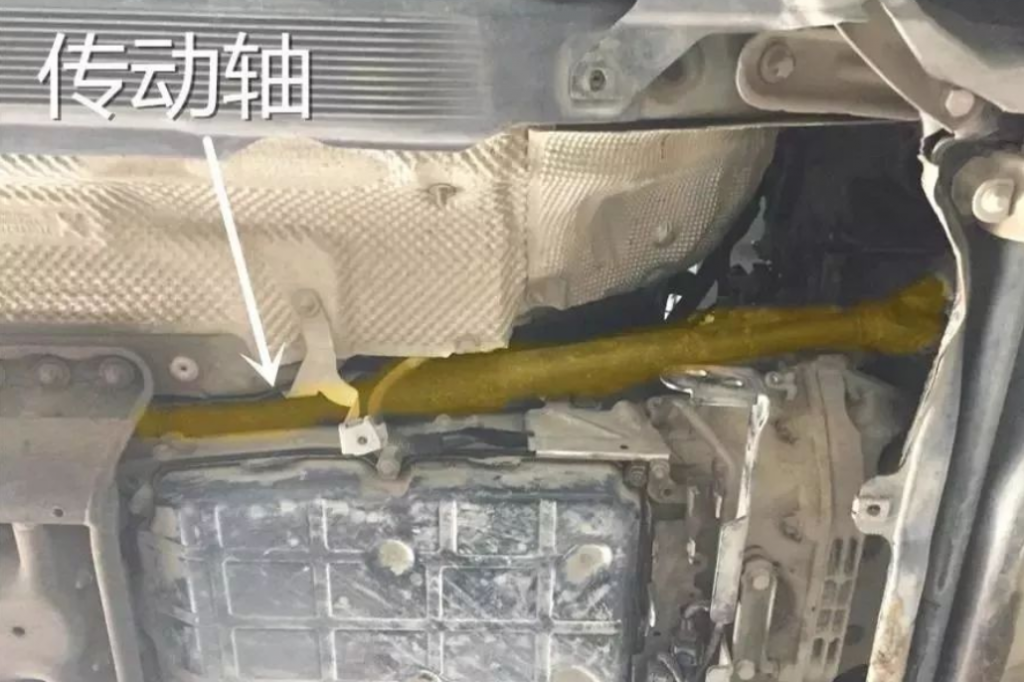

图上每根淡黄色的便是必须拆换的传动轴了,形象化一目了然。

排气管也是一样,这一卡扣是用E13的地脚螺栓扭紧的。由于一直处在车体的最底端又由于高溫的缘故,造成它基本上没什么防腐蚀技术性。在拆装的情况下,一定要十分的当心,真的是十分的非常容易断了啊,这一地脚螺栓早已不清楚要我拧断了是多少根了。所以我小结出了一个工作经验,便是以便避免地脚螺栓断了和拆不出来的局势,最好是提早三十分钟喷上松动剂。

传动轴的内部是空心的,可以有效的降低车身重量

被拆装出来的排气管,前氧和后氧的感应器间距十分的近,表明三元催化器內部瓷器金属材料并并不是非常大,奔驰对自身真的是十分的有信心啊。但是见到氧传感技术的模样,我一看就能判断这一氧传感器是刚换过没多久的,由于确实是太新了。

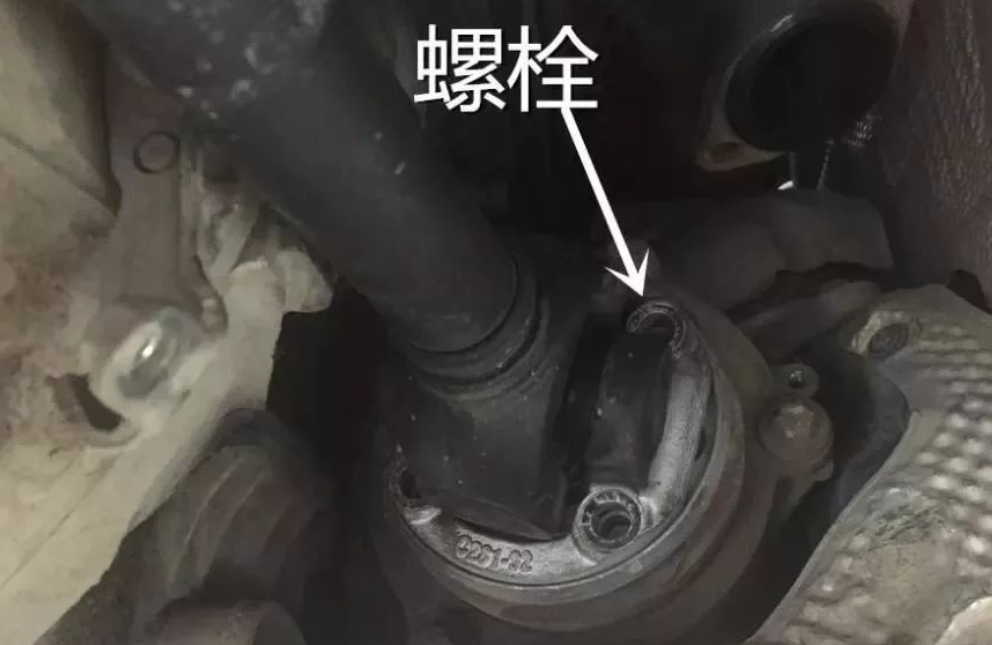

拆装的路途出现异常的艰辛,这一传动轴的地脚螺栓因为一直处在柴油发动机的最正下方,长期性的存水造成它锈去世了。仅有短短四颗地脚螺栓,我拆了整整的一个小时之久。地脚螺栓还一不小心拆断了二根,最终迫不得已用反扣的扭头把断了的地脚螺栓打碎再取下来。

传动轴的内部是空心的,可以有效的降低车身重量

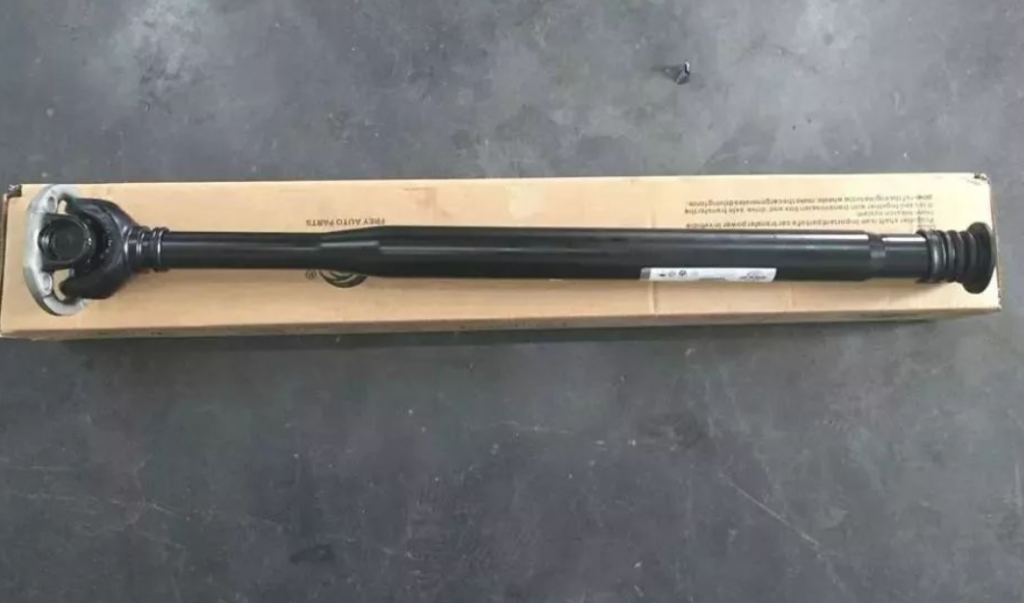

费了九牛二虎之力,总算算作将传动轴拆装出来了。新的传动轴早已来到,但是并并不是原装的,是个副厂的件。由于顾客的费用预算比较有限,在历经沟通交流以后,顾客决策用副厂件开展安裝,关键的缘故還是原装件真的是太贵了。

传动轴的內部是中空的,那样能够合理的减少车体净重,提升柴油发动机的高效率。也有便是中空的传动轴要比实芯的传动轴延展性和强度高的多很多,一根铁棍,在我们想把它断裂时,它便会产生变形,变形较大的是它的左右2个表层,上表层主要表现为吸引力。下表层互相挤压成型,主要表现为排斥力。管理中心一部分变形最少,主要表现出的力也最少,对铁棍的延展性奉献最少,即便管理中心一部分除掉危害也并不大,但并不是说来到管理中心一部分铁棍就更为牢固。因此同样截面,则无论抗弯强度還是抗扭抗压强度一定是中空管比实芯管强了。

传动轴的内部是空心的,可以有效的降低车身重量

被拆装出来的传动轴,一切正常状况下,不是应当见到这一间隙的,现在可以很显著的见到这一间隙。表明空隙早已是非常的变大,就是这个空隙造成的响声。能够见到这一传动轴沒有分毫的油渍存有了,还可以见到一些高溫以后的印痕。长期的运行会造成传动轴的润滑油脂遗失,当丧失过多的情况下,这一传动轴便会高溫。相互之间磨擦的机械零部件没有了润滑油脂,用不上多长时间,机械零部件就挂了了。这就是我们日常保养不立即造成的,很多人对会忽视掉这一十字轴维护保养的难题。

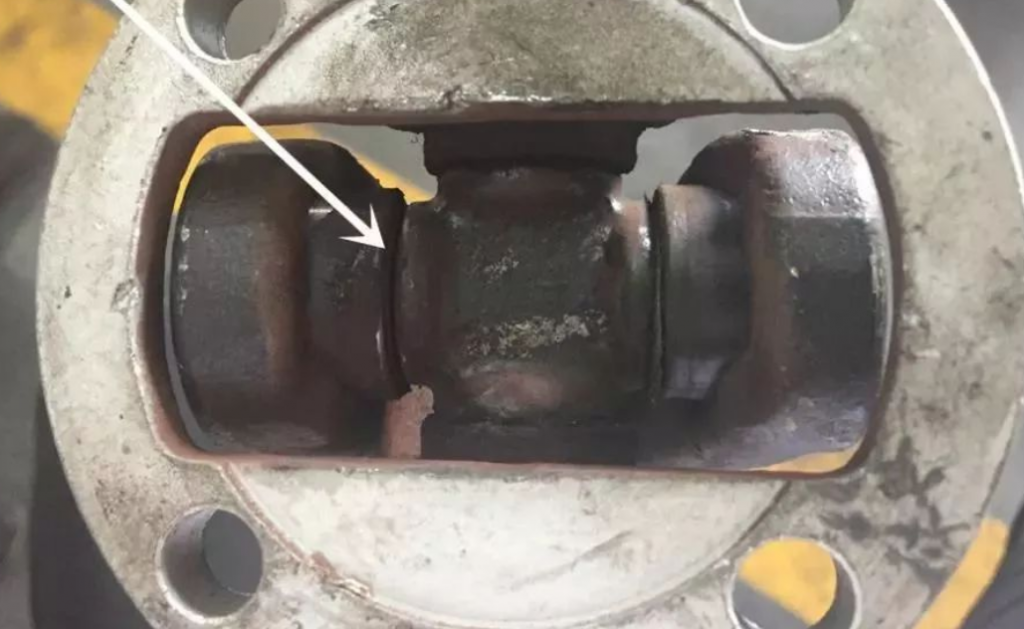

这幅图能够非常好的展现究竟是哪里出現了损坏,箭头符号的标示处便是十字轴的空隙所属。这里边是必须润滑油脂来润化的,一旦失去润滑油脂就相当于抛光了。这一十字轴沒有断了,简直一件快事。

传动轴的内部是空心的,可以有效的降低车身重量

极大的空隙产生的是极大的伤害,空隙造成了十字轴的往返晃动。在柴油发动机运行的情况下,变速器內部传送出去的驱动力非常大的一部分全是被这一十字轴消耗了。由于存有空隙,晃动的力度越来越大,大到基本上跟十字轴中间打磨了一个凹坑。那样的状况下,真的是想不必响声都难。这跟传动轴早已不可以再用了,务必要更换。

新的十字轴早已安裝及时了,接下去便是安裝地脚螺栓和将排汽管开展校准。传动轴的进到变速器的此外一端是花键轴造型设计的,插入变速器內部就可以。旁边分动箱是选用了四根M12的地脚螺栓开展扭紧的,扭紧扭矩是36Nm。

传动轴的内部是空心的,可以有效的降低车身重量

我找到了一张十字轴式匀速万向节的分析图,实际內部是怎么工作中的和构造一眼就可以看出去。出难题的便是11号和9号中间没了润滑油脂开展润化,尤其是存水的路应对滚动轴承类的机械零部件毁坏工作能力是极大。只必须短短几回就可以将润滑油脂洗去,因此不必轻率的进到存水地面,确实并不是大家平时见到的这么简单。图上的3号是十字轴的注喷油器,是根据髙压的加油枪挤压成型引入润滑油脂的,这也是为什么非常大载客的大货车经常必须开展引入润滑油脂,便是由于办公环境太极端了,十字轴经常的非常容易毁坏。但是大家平时的日常生活,又有几个留意这件事情呢?
